Grundriss mit Maßen erstellen: Professionell bemaßen

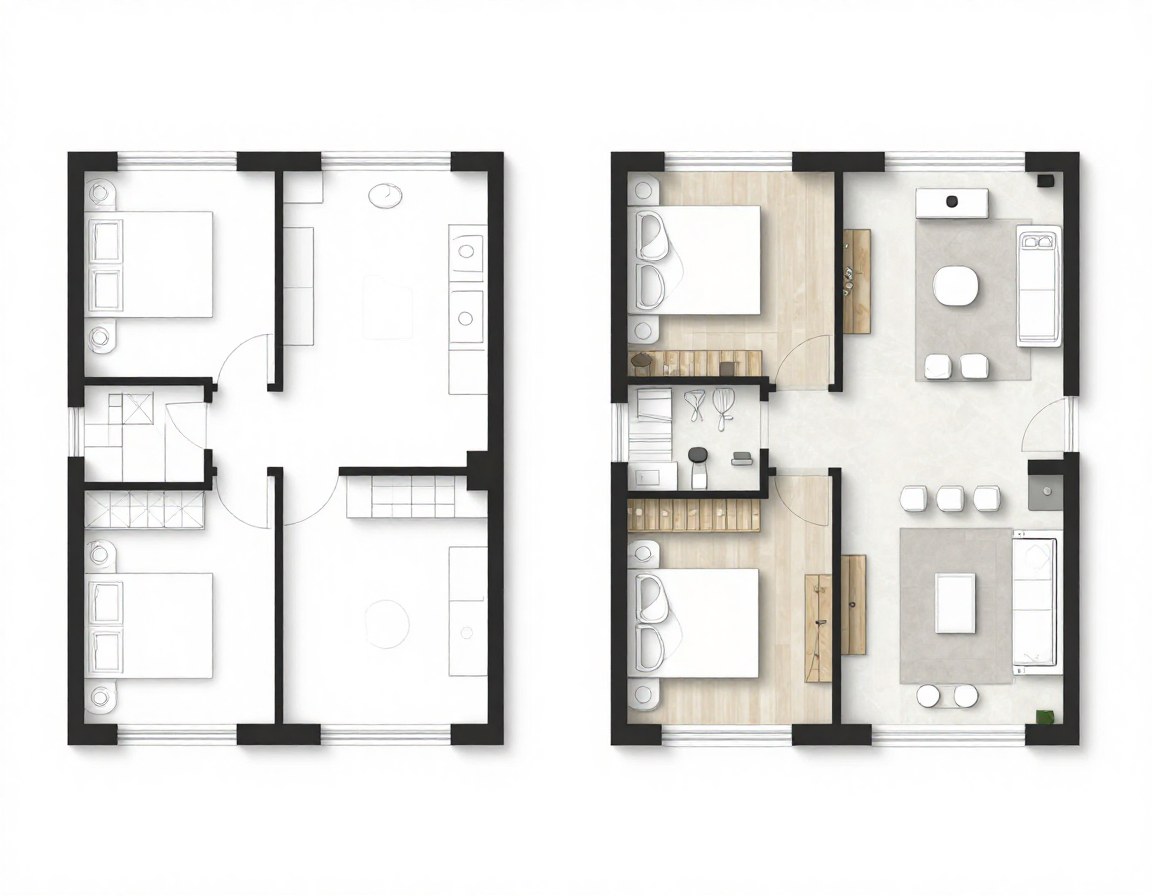

Ein Grundriss mit Maßen ist mehr als nur eine Skizze. Die korrekte Bemaßung macht aus einer groben Idee einen nutzbaren Plan für Makler, Handwerker und Möbelkäufer.
Warum Maße im Grundriss wichtig sind
Für Immobilienverkauf
- Wohnflächenangabe wird überprüfbar
- Käufer können Möbel planen
- Professioneller Eindruck
- Rechtliche Absicherung
Für Planung und Umbau
- Handwerker können kalkulieren
- Material kann bestellt werden
- Genehmigungen werden möglich
- Fehler werden vermieden
Für Möbelkauf
- Passt das Sofa in die Ecke?
- Geht der Schrank durch die Tür?
- Bleibt genug Durchgang?
- Kein Umtausch nötig
Welche Maße gehören in den Grundriss?
Grundlegende Maße
Raummaße:- Länge × Breite jedes Raumes
- Alternativ: Quadratmeterzahl
- Außenmaße des Gebäudes
- Innenwandlängen zwischen Räumen
- Durchgangsbreite (lichte Breite)
- Öffnungsrichtung
- Breite und Höhe
- Position (Abstand zur Ecke)
- Brüstungshöhe
Erweiterte Maße
Für Küchen:- Arbeitsplattenhöhe
- Anschlussposition (Wasser, Strom)
- Abstand zwischen Geräten
- Position Wasseranschlüsse
- Abflussposition
- Elektroinstallationen
- Treppenbreite
- Steigung und Auftritt
- Durchgangshöhe
Bemaßungsarten
1. Außenmaße (Gesamtmaße)
Die äußeren Abmessungen des Gebäudes:
So messen Sie:- Von Außenwand zu Außenwand
- Inklusive Putz und Dämmung
- Bei Vorsprüngen: Größte Ausdehnung
- Außerhalb des Grundrisses
- Durchgehende Maßkette
- Summe aller Einzelmaße
2. Achsmaße
Abstand von Wandmitte zu Wandmitte:
Wann verwendet:- Im Rohbau
- Für tragende Wände
- Bei Fertighaus-Planung
3. Rohbaumaße
Maße ohne Putz und Belag:
Wann verwendet:- Auf Baustellen
- Für Baugenehmigung
- Rohinstallation
4. Fertigmaße (lichte Maße)
Tatsächlich nutzbare Innenmaße:
Wann verwendet:- Für Exposés
- Möbelplanung
- Wohnflächenberechnung
Maßketten richtig anlegen
Prinzip der Maßketten
Maßketten zeigen Abstände entlang einer Linie:
Regeln:- Kleinste Maße innen
- Größere Maße außen
- Gesamtmaß als äußerste Kette
- Keine überlappenden Maße
Beispiel Wandbemaßung
```
| <-- 0,80 --> | <-- 2,40 --> | <-- 0,90 --> | <-- 1,20 --> |
|---|---|---|---|
| Fenster | Wand | Tür | Wand |
| <---------------- 5,30 (Gesamtlänge) -------------> |
Platzierung der Maßzahlen
- Mittig über oder auf der Maßlinie
- Lesbar ohne Drehen des Plans
- Einheitliche Schriftgröße
- Ausreichend Abstand zum Grundriss
Maßstab und Einheiten
Übliche Maßstäbe
| Maßstab | Verwendung | 1 cm im Plan = |
|---|---|---|
| 1:100 | Standard für Wohnungsgrundrisse | 1 m real |
| 1:50 | Detailpläne, kleine Räume | 50 cm real |
| 1:200 | Große Gebäude, Übersichten | 2 m real |
| 1:500 | Lagepläne, Grundstücke | 5 m real |
Einheiten in Deutschland
Standard: Meter mit zwei Nachkommastellen- Richtig: 3,45 m oder 3,45
- Falsch: 345 cm oder 3.450 mm
- Türbreite: 80 cm oder 0,80 m
- Fensterbreite: 120 cm oder 1,20 m
Aufmaß: So messen Sie richtig
Werkzeuge
Grundausstattung:- Laser-Entfernungsmesser (ab 30€)
- Gliedermaßstab (Zollstock)
- Bleistift und Papier
- Laser mit Bluetooth zur App
- Digitaler Winkelmesser
- LiDAR-Scanner (iPhone Pro)
Vorgehensweise
- Skizze anfertigen: Grobe Raumform zeichnen
- Hauptmaße nehmen: Länge, Breite, Höhe
- Details ergänzen: Türen, Fenster, Vorsprünge
- Kontrolle: Gegenprobe bei wichtigen Maßen
- Fotografieren: Als Backup und Erinnerung
Typische Fehler vermeiden
Fehler 1: Falsche Höhe messen- Laser nicht senkrecht zur Wand
- Lösung: An mehreren Stellen messen, Mittelwert
- Altbauten sind selten rechtwinklig
- Lösung: Diagonalen messen, Winkel prüfen
- Verfälschen das Maß um 1-2 cm
- Lösung: Über der Leiste messen oder abziehen
- Mal von Putz, mal von Rohbau
- Lösung: Konsistent bleiben, dokumentieren
Grundriss mit Maßen in ImmoStage
Automatische Bemaßung
ImmoStage fügt Maße automatisch hinzu:
- Skizze hochladen: Foto oder Scan
- KI erkennt Räume: Wände werden identifiziert
- Maße eingeben: Mindestens ein Referenzmaß
- KI berechnet: Alle anderen Maße proportional
- Prüfen und korrigieren: Feintuning möglich
Manuelle Bemaßung
Sie können Maße auch selbst eintragen:
- Grundriss zeichnen oder importieren
- Bemaßungswerkzeug auswählen
- Start- und Endpunkt wählen
- Maß eingeben oder messen lassen
- Position und Stil anpassen
Export mit Maßen
Fertige Grundrisse exportieren:
- PDF: Mit Maßstabsleiste für Druck
- PNG: Für Web und Exposé
- DXF: Für CAD-Weiterbearbeitung
Normen und Standards
DIN 1356-1 (Bauzeichnungen)
Die deutsche Norm regelt:
- Linienarten und -stärken
- Maßzahlen und -einheiten
- Symbolik für Türen, Fenster, Treppen
- Beschriftung und Blatteinteilung
Wohnflächenverordnung (WoFlV)
Relevant für Mietverträge:
- Wie wird Wohnfläche berechnet?
- Welche Flächen zählen wie viel?
- Dachschrägen: Ab welcher Höhe?
Häufig gestellte Fragen
Wie genau müssen die Maße im Grundriss sein?▼
Für Verkaufsexposés reicht eine Genauigkeit von ±5 cm. Für Möbelplanung sollten es ±2 cm sein. Für Bauanträge sind exakte Maße nach Aufmaß erforderlich. Bei Wohnflächenangaben im Mietvertrag sind Abweichungen über 10% rechtlich problematisch.
Welche Maße braucht ein Exposé-Grundriss?▼
Für Käufer und Mieter relevant: Raumgrößen in m², Gesamtwohnfläche, Türbreiten (für Möbeltransport) und Deckenhöhe bei Altbauten. Fenstermaße und Installationspositionen sind optional, aber hilfreich.
Wie messe ich bei schrägen Wänden?▼
Messen Sie die längste und kürzeste Seite sowie beide Diagonalen. Damit lässt sich die Form rekonstruieren. Im Grundriss tragen Sie die tatsächlichen Maße ein, nicht die idealisierte Rechteckform.
Muss ich in Zentimeter oder Meter angeben?▼
In Deutschland ist Meter mit zwei Nachkommastellen Standard (z.B. 3,45 m). Für Türen und Fenster werden oft auch Zentimeter verwendet (80 cm Durchgangsbreite). Wichtig ist Konsistenz im gesamten Plan.
Kann ImmoStage Maße aus einem Foto erkennen?▼
Die KI erkennt die Raumproportionen aus Fotos oder Skizzen. Für absolute Maße benötigt sie mindestens ein Referenzmaß (z.B. eine bekannte Wandlänge). Daraus berechnet sie alle anderen Maße proportional.
